2^ PARTE
L’INCIDENZA DEL PESO QUANDO SI PEDALA IN SALITA
Nel precedente capitolo abbiamo analizzato come influiscono le variazioni di peso quando pedaliamo in piano. Abbiamo visto che a 25km/h il peso incide sulla resistenza totale per il 50% (e la resistenza aerodinamica per il restante 50%); se il peso bici+biker dovesse aumentare del 5% (come nel caso in cui si utilizzi il muletto da 14kg invece della bici “buona” da 10kg), questo aumento farebbe diminuire la velocità di marcia di una percentuale pari al “50% del 5%”, ovvero del 2,5%, e questo accadrà sia se non cambiamo marcia (ovvero se teniamo lo stesso identico rapporto sul muletto e sulla mtb“buona”), che se alleggeriamo il rapporto del 5% (possibilità peraltro solo teorica, dato che i rapporti delle mtb consentono variazioni percentuali non inferiori al 10-12% tra pignoni adiacenti).
In questo capitolo invece analizzeremo le conseguenze della variazione di peso nella marcia in salita, e scopriremo che, stavolta, la velocità varia di una percentuale molto superiore a quella di cui varia il peso.
La principale differenza rispetto alla marcia in piano, consiste nel fatto che in salita la frequenza di pedalata ideale è quella che corrisponde al rendimento massimo (in piano, invece, la frequenza di pedalata ideale è quella che corrisponde alla potenza massima per quell’intensità di pedalata). Nei grafici seguenti vengono indicati i due “punti di funzionamento”. Chiaramente, la curva di potenza relativa alla marcia in salita rappresenta una condizione di funzionamento a intensità superiore rispetto alla curva della marcia in piano. Le due curve sono pertanto rappresentate con scale di riduzione differenti, e questo è il motivo per cui, apparentemente, la potenza motrice erogata in salita apparirebbe, guardando il diagramma, inferiore a quella erogata in piano (ciò è dovuto, come detto, alla scala diversa con cui sono rappresentati i valori, e quindi le curve, sui due diagrammi).
Il perché ci si posizioni in due differenti condizioni di funzionamento (massima potenza e massimo rendimento) lo si spiega col fatto che in salita si pedala erogando una potenza superiore a quella erogata in piano (nel caso dei professionisti perché, in salita, si fa selezione; nel caso degli escursionisti perché altrimenti la velocità scenderebbe a valori da “ribaltamento”…). La conseguenza è che si pedala tenendosi immediatamente sotto la soglia anaerobica, che per un ciclista molto allenato è pari a circa il 90% del VO2 max (VO2 max è il massimo consumo d’ossigeno di cui è capace il nostro “motore”).
Pertanto, se osserviamo il nostro diagramma, capiamo immediatamente per quale motivo in salita andiamo a pedalare nel punto cui corrisponde il valore del rendimento massimo, pari a 0,25 (che significa ovviamente che il 25% dell’energia che bruciamo viene trasformata in lavoro meccanico, mentre il restante 75% va disperso in calore).
Per una potenza di 200W (che è quella che eroga in salita un escursionista medio), il rendimento massimo lo si ha per una frequenza di 60 pedalate/minuto. Osservando il diagramma vediamo che, se ad esempio dovessimo variare la frequenza di pedalata portandola a 80 pedalate/minuto, il rendimento scenderebbe al 23%. Questa differenza sembra poca cosa, tuttavia comporta che, posto 90 il valore di potenza consumata dal “motore umano” in condizioni aerobiche limite, in condizioni di rendimento pari a 0,25 otterremo una potenza utile pari a 22,5, mentre per rendimento pari a 0,23 la potenza utile sarà di 20,7. La differenza percentuale tra queste due potenze è dell’8%, e questo significa che, essendo P=C*n, a parità di coppia resistente (C), la velocità (n) diminuirà dell’8%.
Fatte queste premesse, passiamo quindi ad analizzare la situazione che ci interessa, e calcoliamo la differenza tra le velocità con cui, in salita, riusciamo a pedalare col muletto e con la mtb “buona”.

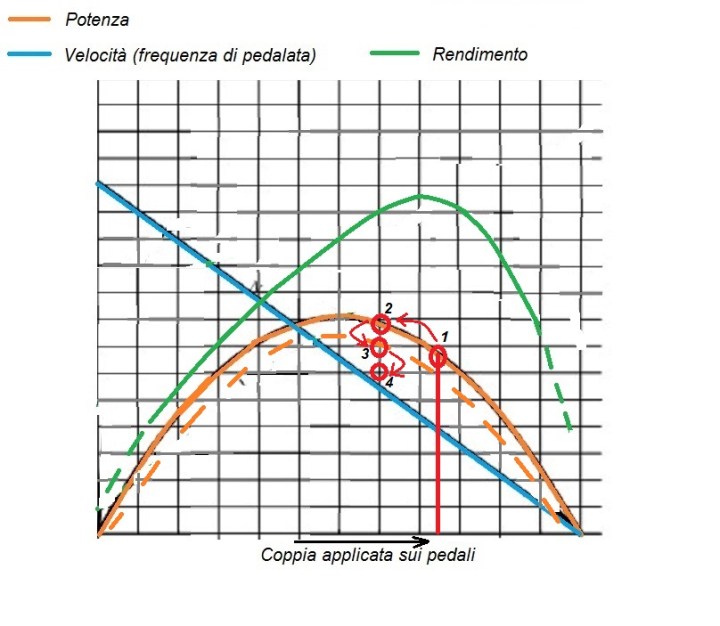

Andiamo adesso sul diagramma, e indichiamo con un cerchietto arancio il punto, sulla curva della potenza, che corrisponde alla nostra pedalata con la bici da 10kg (e supponiamo corrisponda a una potenza di 200W). Muovendoci sulla verticale passante per questo punto, intersechiamo, in alto, la curva del rendimento (chiaramente pari a 0,25, dato che abbiamo scelto la nostra “condizione di pedalata” in modo che avessimo proprio il rendimento migliore). In basso, lungo la stessa verticale, intersechiamo la curva delle velocità (e avremo una velocità pari a 60 pedalate/minuto, dato che, come detto, è la velocità per la quale si ha un rendimento pari a 0,25) mentre sull’asse orizzontale troviamo il valore corrispondente della coppia (che adesso non ci interessa calcolare).
Supponiamo adesso di “saltar su” il nostro muletto da 14kg e, per comodità nel ragionamento, consideriamo il caso in cui le due bici abbiano trasmissioni identiche (quindi stesse corone, stessi pignoni e, di conseguenza, stessi rapporti di trasmissione disponibili). Vediamo quindi cosa accade sul diagramma quando il peso della bici aumenta di 4kg: il peso totale bici+biker passa da 80kg a 84kg, con un aumento del 5%. Poiché stiamo pedalando in salita, ovvero a velocità molto bassa, la resistenza aerodinamica è del tutto trascurabile, e la resistenza al moto sarà dovuta esclusivamente al peso; pertanto, la coppia resistente aumenterà della stessa percentuale di cui è aumentato il peso, ovvero del 5%. Individuiamo allora, sull’asse orizzontale, il nuovo valore della coppia (non ci occorre avere un valore numerico, è sufficiente aiutarci con la griglia e aumentare del 5% il valore della coppia precedente, cerchiato in arancio).
A questo nuovo valore di coppia, corrisponderà un nuovo valore di velocità, che determineremo ricordando quanto detto nel precedente capitolo, ovvero che il “motore umano” funziona in modo tale che le variazioni di velocità (Δn) sono proporzionali alle variazioni di coppia (ΔC) secondo un coefficiente di proporzionalità (k), ovvero: Δn=k*ΔC. Facciamo quindi i nostri calcoli partendo dal vertice della parabola, dove abbiamo il valore massimo di potenza, pari a P=C*n (con P, C e n, relativi alle condizioni di massima potenza, indicate in neretto per distinguerle dai valori generici). Consideriamo ora la “condizione di funzionamento” con la mtb da 10kg, in cui abbiamo che la coppia C è aumentata del 35% (rispetto al valore C corrispondente alla massima potenza, e quindi è C=1,35C), mentre la velocità n è diminuita del 35% (sempre rispetto al valore n, corrispondente ancora alla massima potenza, per cui è n=0,35n). Inserendo questi due nuovi valori nell’espressione della potenza, avremo P=1,35C*0,35n=0,88C*n=0,88P. La potenza erogata sarà pertanto pari all’88% della potenza massima (corrispondente al vertice della parabola).
Facciamo adesso gli stessi calcoli nel caso si utilizzi la bici da 14kg. In questo caso, la coppia aumenta di un ulteriore 5%, e quindi avremo C=1,4175C. Ragionando come prima, otterremo che n=0,5825n. La potenza motrice, in questo caso sarà data da P=1,4175C*0,5825n=0,82P. In questo secondo caso, quindi, un aumento del peso del 5%, ha provocato una diminuzione della potenza meccanica del 6,8% (dato che 0,82P è il 68% di 0,88P). Pertanto, poiché la potenza è pari a P=F*v, dato che con la bici da 14kg la resistenza al moto (F) è aumentata del 5% mentre, sempre con la bici da 14kg, la potenza (P) è diminuita del 6,8%, la velocità cui pedaliamo con la bici da 14kg è inferiore del 7,4% rispetto a quella relativa alla bici da 10kg (questa variazione di velocità la si determina, molto facilmente, inserendo le variazioni percentuali indicate sopra nella formula P=F*v).
A questo punto abbiamo davanti due possibilità: una è quella di “rassegnarci” a procedere a questo passo, accettando il fatto che la diminuzione di velocità è percentualmente più penalizzata dell’aumento di peso. L’altra possibilità è invece quella di cambiare rapporto, così da far coincidere il nostro “punto di funzionamento” con quello, cerchiato in giallo, della bici da 10kg. Per far questo, avremmo necessità di scalare a un pignone più grande, che consenta una variazione del rapporto del 5%. Ricordiamoci che, variando rapporto, anche la velocità diminuirebbe della stessa percentuale (il 5%), per cui con questa “cambiata” avremmo ottenuto una diminuzione di velocità esattamente pari, percentualmente, all’aumento di peso.
Tuttavia, questa seconda possibilità è, nei fatti, inattuabile, dato che le variazioni di rapporto consentite dalle trasmissioni in uso sulle mtb hanno valori superiori al 10-12%.
Vediamo quindi cosa accade quando, per cercare di migliorare la situazione, passiamo ad esempio dal pignone 28 al pignone 32: questa “cambiata” comporta una variazione del rapporto del 12,5%, e pertanto, muovendoci sulla curva di potenza, ci porteremo (dalla posizione indicata col cerchietto rosso “1”) nella posizione indicata con il cerchietto rosso “2”, cui corrisponde una coppia diminuita del 12,5%. In queste condizioni, tuttavia, ci troviamo a erogare una potenza motrice superiore rispetto a quella indicata con “1″ (come si vede dal grafico) che, ricordiamoci, è la potenza massima erogabile stando al di sotto della soglia anaerobica (qualunque suo incremento ci porterebbe in zona anaerobica, con accumulo di acido lattico). Per ridurre la potenza erogata, portandola al valore massimo ammissibile, dovremo quindi diminuire la frequenza di pedalata. Ci porteremo in questo modo nella posizione “3”, individuata dal cerchietto rosso che si trova su una nuova curva di potenza (tratteggiata) corrispondente a una intensità di pedalata differente (inferiore rispetto alla precedente), Facendo i calcoli (che ometto per non appesantire la descrizione), otteniamo un incremento della velocità di pedalata pari al 9%. Ricordiamoci però che avevamo cambiato rapporto, passando dal pignone 28 al 32, (e questa “cambiata” determina una riduzione di velocità pari alla variazione di rapporto, che come visto prima è del 12,5%). Complessivamente quindi la velocità decresce del 4,7%, e apparentemente si ha addirittura un guadagno rispetto all’aumento percentuale di peso, pari al 5%.
Tuttavia, le cose non stanno così in quanto, se andiamo a vedere qual è il valore del rendimento corrispondente a questa frequenza di pedalata (pari a circa 65 pedalate/minuto), vediamo che è pari a 0,245. Rispetto al rendimento massimo (quello cui pedalavamo con la bici da 10kg), abbiamo quindi una variazione del 2%. Ciò significherà che dovremo diminuire la potenza meccanica erogata del 2%, per non finire in “zona” anaerobica, Dovremo pertanto diminuire ulteriormente la velocità di pedalata, portandoci sul diagramma nella posizione del cerchietto rosso “4”, determinando una diminuzione complessiva di velocità del 6,6% rispetto alla mtb da 10kg. Abbiamo però in questo caso il vantaggio che, essendoci spostati su una curva di potenza posizionata più in basso (infatti la parabola su cui si trova il punto di funzionamento “4” sta sotto la parabola su cui si trova il cerchietto arancio relativo alla bici da 10kg), cui corrisponde un’intensità di pedalata minore, ci affaticheremo di meno. In pratica, la velocità massima cui possiamo pedalare è più bassa del 6,6%, ma ci stanchiamo un po’ meno).
La considerazione finale di questo discorso riguarda l’importanza dell’avere i rapporti giusti e, in particolare, che diano la possibilità di avere delle variazioni di rapporto abbastanza piccole tra i pignoni più grandi (che son quelli che usiamo in salita). Il passaggio dal pignone 28 al 32, come visto, ci penalizza abbastanza poco (a fronte di una variazione del peso del 5%, abbiamo una diminuzione di velocità del 6,7%, e quindi i due valori percentuali sono abbastanza prossimi).
Tenete conto che, nel nostro esempio, l’aumento di coppia resistente del 5% era dovuto al passaggio a una bici più pesante. La nostra analisi può comunque essere generalizzata (così da renderla ancora più utile) alle situazioni in cui, mentre pedaliamo, aumenta la coppia resistente. Ad esempio, un aumento di coppia resistente pari al 5%, lo si ha anche quando la pendenza della strada aumenta del 5%. E’ quindi importante, quando si pedala in condizioni di massimo rendimento, disporre di pignoni che consentano variazioni di rapporto non troppo elevate, in modo da non vedere la propria velocità penalizzata, non per demeriti propri, ma per inefficienze meccaniche della trasmissione.
Vi invito a questo punto a osservare il confronto tra le diverse trasmissioni meccaniche in uso, fatto in un precedente articolo di questa “sezione tecnica. In quell’occasione abbiamo visto come le nuove trasmissioni monocorona, per cercare di coprire lo stesso intervallo di rapporti consentito dalle trasmissioni con più corone, utilizzino, specie tra i pignoni più grandi, delle variazioni di rapporto molto elevate. Ad esempio, il pacco pignoni 11-46 ha, come ultimi due pignoni, il 37 e il 46. La variazione di rapporto che si ottiene passando dal 37 al 46 è del 20%. Se rifacciamo i calcoli visti prima, otteniamo che una variazione di coppia resistente pari al 5% comporta, in questo caso, una riduzione di velocità pari all’8,6%, penalizzando il biker ben più del passaggio, visto nel nostro esempio, dal pignone 28 al 32.
Conclusioni: la prima cosa che salta all’occhio è il fatto che quando si pedala in salita, se non si cambia rapporto, un aumento di coppia resistente pari al 5% determina una riduzione di velocità percentualmente superiore, pari al 7,4%. Ricordiamo che una variazione di quest’entità (5%), oltre ad equivalere alla differenza tra una bici da 10kg e una da 14kg, equivale anche a quella che si ha quando la pendenza della strada varia, ad esempio, dal 10 al 10,5%. Questo ci da l’idea di come, anche una leggera variazione di pendenza, difficilmente percettibile “ad occhio”, possa generare una diminuzione di velocità di oltre il 7%.
Questo fatto ci suggerisce quindi di non essere “parsimoniosi” nelle cambiate, usandole invece tutte le volte che percepiamo una variazione, anche piccola, della forza che dobbiamo applicare ai pedali. Non ha senso infatti insistere sullo stesso rapporto, perché questo ci porta a perdere velocità, oltre che (come si vede chiaramente nel diagramma), a pedalare in condizioni di rendimento peggiore (si osservi come, sulla curva del rendimento presente nel diagramma, i suoi valori crollino rapidamente se ci spostiamo alla destra del punto di massimo).
L’importanza del cambiare rapporto ci suggerisce, come immediata conseguenza, l’altrettanto grande importanza che ha lo scegliere i pignoni con la “rapportatura” più adatta. Così, se ad esempio vogliamo usare il nostro muletto da 14kg per allenarci anche in montagna, sarà importante scegliere i pignoni più grandi in modo adeguato. Ciò significa che, se nella bici “buona” abbiamo come pignone più grande il 32, sul muletto sarà opportuno montare invece un 34. La differenza di rapporto tra 32 e 34 è infatti pari al 6%, ovvero quasi uguale a quel 5% di maggior forza resistente dovuto al maggior peso del muletto, e quindi i due valori si compenseranno perfettamente, consentendoci di salire semplicemente rallentando la velocità del 5% (senza le penalizzazioni aggiuntive viste in quest’analisi).
E’ poi importante, come abbiamo visto, scegliere i pignoni più grandi in modo tale che consentano una variazione di rapporto non troppo elevata. Prima abbiamo visto l’esempio degli ultimi due pignoni della trasmissione monocorona 11-46. Tra il pignone 37 e il 46 c’è una variazione del rapporto del 20%. Questa variazione equivale alla differenza tra i valori delle coppie resistenti, rispettivamente, in una salita al 10% e in una al 14%; pertanto, se nel tratto al 10% “funzionavamo” in condizioni di massimo rendimento, torneremo alle stesse condizioni (di rendimento massimo) solo quando la pendenza sarà aumentata al valore del 14%. Ciò significa che, nell’intervallo di pendenze compreso tra 10 e 14%, noi andremo a pedalare in condizioni di rendimento non ottimale (il che equivale a sprecare energie).
A tal proposito, non facciamoci fuorviare dal fatto che anche nelle gare di coppa del mondo si son visti montati sulle bici addirittura pignoni da 50 denti. Gli atleti di quel livello il 50 non lo usano nemmeno per arrampicarsi sui muri, per cui il suggerimento è quello di non fare le vostre scelte sulla base di “se lo montano anche loro, vuol dire che va bene”, ma piuttosto affidandovi a un’analisi come quella che abbiamo appena visto insieme.
Bene, quest’analisi si conclude qui. Nel prossimo articolo analizzeremo invece le differenze tra i due formati di mountain bike posizionati agli estremi, ovvero le 26” e le 29”. Analizzeremo le differenze di comportamento tra queste due tipologie di bici, così che ciascuno abbia la possibilità di scegliere quella più adatta a lui.
A rileggerci presto
Stefano Tuveri
P.S.: VEDIAMO SE ABBIAMO SMENTITO (O CONFERMATO) ALCUNI LUOGHI COMUNI: innanzitutto è esperienza comune, specie al primo acquisto di una bici “seria”, l’impressione di volare rispetto al caro fedelissimo cancello che ci ha accompagnato nelle nostre prime avventure in fuoristrada. L’analisi che abbiamo fatto oggi effettivamente conferma che, quando si affrontano le salite con la bici più leggera, il guadagno che ne abbiamo in termini di velocità (o, a parità di velocità, in termini di fatica), è nettamente superiore rispetto alla differenza di peso con la vecchia bici. Abbiamo infatti visto che, con un aumento di peso di 4kg, che equivale a un aumento percentuale del 5%, la velocità in un percorso in salita diminuisce del 7,4%. In piano, invece, la diminuzione di velocità è addirittura inferiore, pari al 2,5%, perché entra in ballo anche la resistenza aerodinamica. Quindi 4kg in più, in salita, provocano una diminuzione di velocità tripla (!!!) rispetto a quella in pianura. Noi quindi, istintivamente, durante una salita percepiamo la differenza di prestazioni tra le due bici come se il povero cancello pesasse non 4kg in più, bensì il triplo, ovvero 12kg in più!! Di fatto, il funzionamento del “motore umano”, con la curva Potenza-Coppia di forma parabolica, genera quest’apparente “sortilegio”, come se il povero muletto venisse zavorrato da qualche elfo dispettoso con ulteriore peso, come se non bastasse quello che si porta dietro. Quindi, per quanto riguarda il luogo comune del sentire il cancello maledettamente più pesante, ebbene si: non si tratta di una fantasia, ma è proprio così, per cui questo luogo comune va confermato
Vediamo poi l’altro luogo comune, ovvero: per poter uscire col mio gruppo, dove tutti hanno le superbici, devo comprarmi anch’io 2000 euro di mountain bike, altrimenti non riesco a stargli dietro. L’analisi da noi effettuata ci ha mostrato come, allestendo la nostra mountain bike in modo intelligente, qualunque sia il suo peso, riusciamo a tenere un passo che ci fa stare tranquillamente col resto del gruppo. Abbiamo infatti visto che, montando i pignoni giusti, la nostra velocità diminuisce esattamente della stessa percentuale di cui aumenta il peso, che nel caso di 4kg in più è pari al 5%. Ora, la differenza tra una bici da 10kg e una da 14kg è, monetizzandola, tra i 1500 e i 2000 euro. Fortunatamente, anche chi ha i suoi buoni motivi per non spenderli, può continuare a pedalare dignitosamente fianco a fianco a bici placcate in oro. Giusto per fare un esempio numerico, nella classica salitona di montagna, magari con 3km al 10%, una banda di escursionisti viaggia di norma a velocità tra i 5 e i 10km/h. Supponiamo che il nostro gruppo viaggi a 8km/h (che non sono pochi, anzi!); ciò significherà che, a parità di gamba, noi avanzeremo col nostro muletto a 7,6km/h. In questo modo, quando arriveremo al termine della salita, avremo un distacco di appena 150m (o, se preferite, arriveremo con un ritardo di circa 67 secondi…). Credo pertanto che, per quanto ci possa far piacere avere una bici più “buona”, anche il nostro muletto ci consenta di uscire con chiunque. A questo inoltre aggiungiamo che, se usiamo il muletto per allenarci (e migliorarci), nel momento in cui riuscissimo a tenere il passo delle superbici senza accusare distacchi, significherebbe esser diventati più “forti” del 5% rispetto al resto del gruppo. Pertanto, questo luogo comune viene smentito (e meno male, dato che la mountain bike è quanto di più coinvolgente ed inclusivo esista: l’ultimo suo scopo è quello di dividere i biker per censo, e la sua natura, che abbiamo analizzato fin nelle sue più “misteriose” curve caratteristiche, ci ha confermato proprio questo: la mountain bike è per tutti, e per correre non ci vogliono soldi, ma gambe!!!)
Stefano Tuveri
(ingegnere e progettista/collaudatore meccanico)
